UASB厌氧反应器重要的三相分离器的规划你懂吗

UASB厌氧反应器重要的三相分离器的规划你懂吗

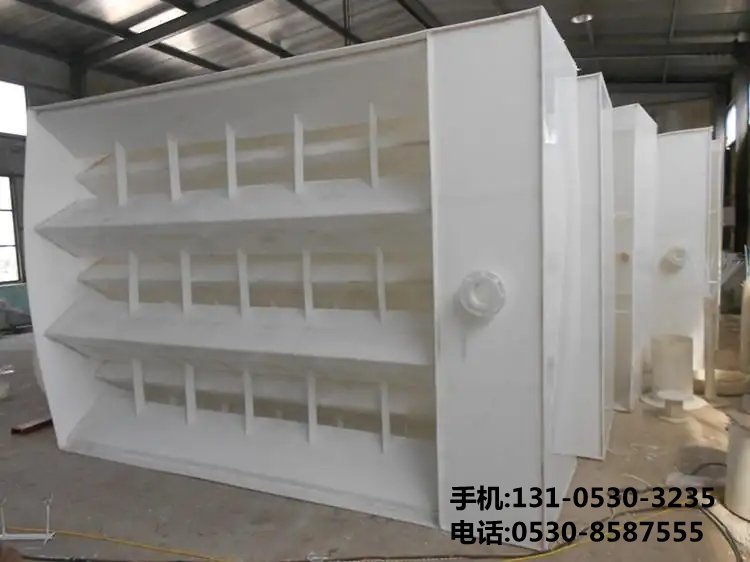

EGSB、UASB等一切的厌氧内部的三相分离器等是指反应器内的三相分离器造，三相分离器的规划直接影响气、液、固三相在反应器内的分别效果和反应器的处理效果。对污泥床的正常运转和获得出色的出水水质起十分重要的效果；

1、堆积区的表面水力负荷<1.0m/h；

2、三相分离器集气罩***以上的掩盖水深可选用0.5～1.0m；

3、堆积区四壁倾斜角度应在45º～60º之间，使污泥不积聚，尽快落入反应区内；

4、堆积区斜面高度约为0.5～1.0m；

5、进入堆积区前，堆积槽底缝隙的流速≤2m/h；

1､堆积区的规划

***要考虑堆积区的表面积和水深这两个要素｡因为堆积区的厌氧污泥与出水中剩下的有机物尚能起生化反应,在堆积区仍有少量的沼气发生，对堆积区的固液分别有些搅扰，因而在处理高浓度有机废水时,表面负荷率应选用得小一些，一般表面负荷率<1.0m³/h，且堆积区进水口的水流上升速度应小于2m/s｡为获得出色的固液分别效果，堆积区斜面的高建议为0.5~1.0m，斜面与水平方向的夹角在45°~60°之间，且光滑，以利于污泥下滑回来反应区。总堆积水深应≥1.5m，水力停留时间介于1.5～2h，分别气体的挡板与分别器壁堆叠在20mm以上；

以上条件如能满足，则可抵达出色的分别效果。

2､回流缝的规划

为了使回流缝的水流安稳,回流缝中水流的速度不能太高,以确保出色的气､固､液三相的分别效果,并使堆积区沉降下来的污泥能迅速顺利地回流至反应区,回流缝中水流速度一般<2m/s｡

为抵达气液分别意图,气封与堆积区的斜面必须堆叠｡堆叠的水平间隔越***,气体的分别效果越***,对堆积区固液分别效果的影响越小,堆叠部分一般在0.1~0.2m之间｡

3､气液分别规划

确认了三相分离器的根本标准后,还应校核气液分别效果是否满足要求｡为了确保气泡不进人堆积室,就必须使回流缝宽度和气液分别斜面的长度,以及气泡上升速度满足必定的联系,以使气泡合成速度方向的指向不低于堆积室的缝隙口边沿点｡气泡分别而不进入堆积室的必要条件是：vb/va>BC/AB｡气泡笔直上升速度vb的巨细与磕碰系数β,气泡直径dg(cm),水温T(℃),废水的密度ρl(g·cm-3)和气体的密度ρg(g/cm³),废水的动力粘滞系数μ(g·cm-1s-1)和运动粘滞系数γ(cm2·s-1)等要素有关｡当雷诺数Re<2时,气泡的上升流速可用斯托克斯公式核算:vb=β×g(ρl-ρg)d2g÷(18×μ)｡

假设能分别气泡的Z小直径dg=0.008cm,则当20℃时沼气泡上升速度：vb=0.95×981×(1.03-1.2×10-3)×0.0082÷(18×2×10-2)=0.170cm/s=6.13m·h-1,则vb/va=6.13/1.94=3.16,BC/AB=0.613/0.282=2.17,满足vb/va>BC/AB｡因而,三相分离器可脱除dg≥0.008cm的沼气泡｡

4、出水系统

出水收集设备设于厌氧反应器***部,尽可能均匀地收集处理后的废水｡每个三相分离器单元之上对应一个集水槽,槽上设三角堰,即每个池格为4组平行出水堰的多槽出水方法｡出水堰口负荷满足小于1.7L·s-1m-1)的要求,出水系统的规划方法与堆积池出水设备相同｡集水槽及堰板选用玻璃钢原料或不锈钢原料｡

5、排泥系统

池的底部设1 根DN150 的排泥管，选用重力排泥方法。排泥管兼做反应器的放空管。穿孔排泥管的排泥孔直径为40 mm，孔间隔500 mm。
