UASB三相分离器注塑工艺及挤压成型技术解析

 UASB三相分离器注塑工艺及挤压成型技术解析

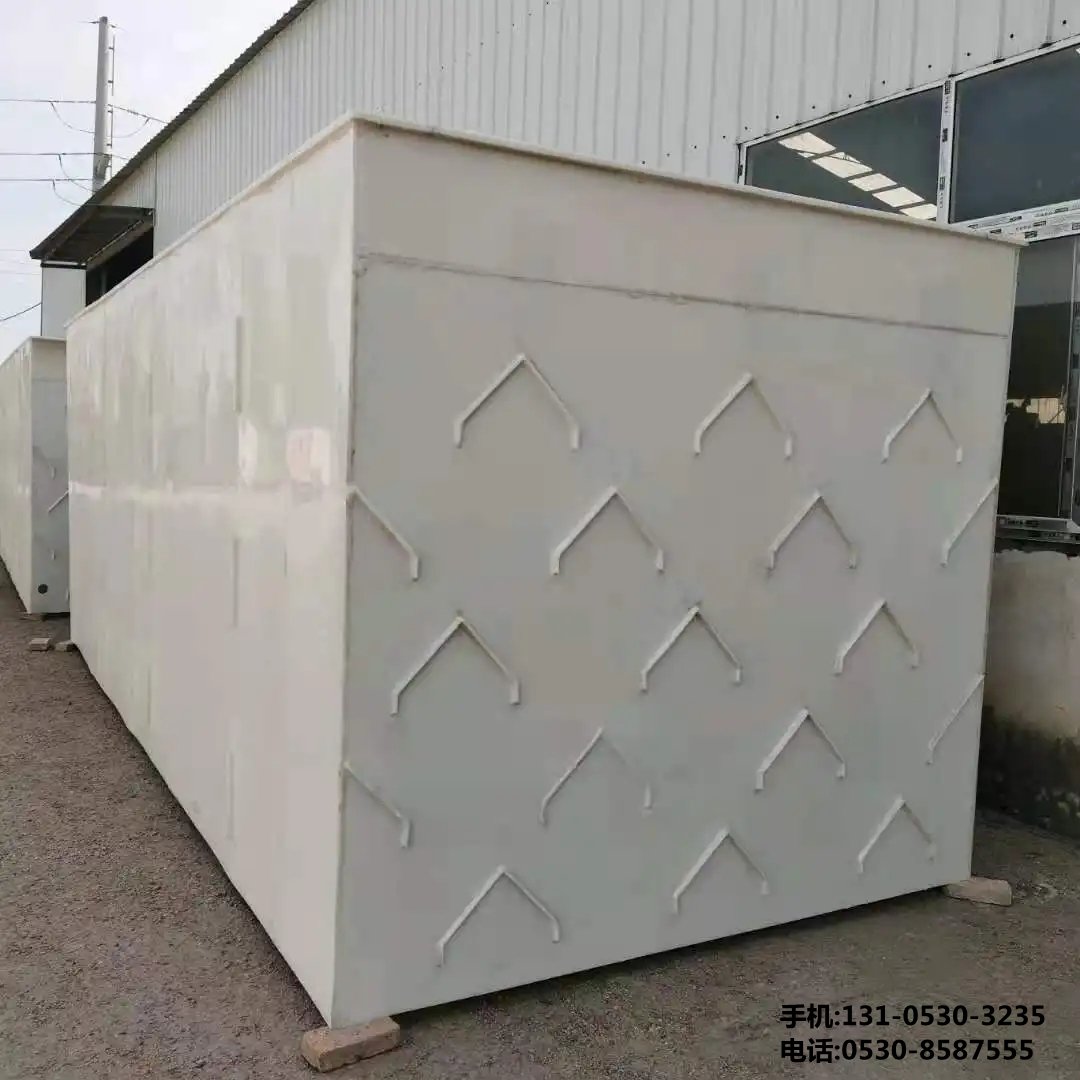

 一、UASB三相分离器概述

UASB（上流式厌氧污泥床）反应器是污水处理***域的核心设备，其核心部件——三相分离器主要用于分离反应器内的气（沼气）、液（处理水）、固（颗粒污泥）三相混合物。该部件需具备耐腐蚀、高强度、高精度等***性，以确保厌氧反应的高效运行。传统制造工艺中，注塑和挤压成型是两种主流生产方式，以下将详细分析其技术要点。



 二、注塑工艺在UASB三相分离器中的应用

1. 材料选择

 基材要求：通常采用改性聚丙烯（PP）、玻璃纤维增强塑料（GFRP）或高密度聚乙烯（HDPE），需满足耐酸碱、抗紫外线及长期承重需求。

 添加剂***化：添加抗氧剂、阻燃剂以提升材料稳定性；部分场景使用导电炭黑防止静电积聚。



2. 模具设计关键点

 结构适配性：模具需匹配三相分离器的波纹板、集气罩等复杂结构，确保脱模顺畅。

 冷却系统：采用随形冷却水道设计，缩短成型周期并减少翘曲变形。

 精度控制：公差控制在±0.5mm以内，保障组装后的密封性能。



3. 工艺流程

```plaintext

原料干燥 → 塑化熔融 → 高压注射 → 保压补缩 → 冷却定型 → ***出脱模 → 后处理

```

 参数设置示例：

   注射压力：80~120MPa

   熔体温度：220~250℃（依材料调整）

   冷却时间：45~90秒/mm壁厚



4. 常见问题与解决方案

 问题类型          成因分析                 改进措施



 表面缩痕         保压不足或冷却不均       提高保压压力至100MPa以上

 焊接线强度低     熔接温度过低             增加模具温度至80℃以上

 尺寸超差         收缩率预估偏差           采用CAE模拟***化模具设计

 三、挤压成型技术***点与实施要点

1. 适用场景对比

 项目            注塑工艺                挤压成型



 产品复杂度      适合精密异形结构        限于连续截面型材

 生产效率        单件周期长（2~5min）    高速连续生产（1~5m/min）

 成本***势        中小批量经济            ***批量生产成本低



2. 核心技术参数

 螺杆设计：长径比（L/D）≥28:1，压缩比3.5:1以保证塑化均匀性

 温控精度：机筒各区温差≤±3℃，口模温度波动≤±2℃

 牵引速度：根据型材截面积调整，典型值0.5~3m/min



3. 在线质量控制

 激光测厚仪：实时监测壁厚偏差（允许误差±2%）

 红外测温：监控出口端材料结晶度

 自动裁切系统：基于长度编码器实现毫米级定尺切割



 四、复合工艺创新应用

1. 嵌件注塑一体化

 将金属加强筋预埋入模具，通过二次注塑形成钢塑复合结构，承载能力提升40%以上。

 关键控制点：嵌件预热温度80~100℃，避免冷热应力开裂。



2. 微发泡挤出技术

 采用超临界CO₂发泡体系，使制品减重20%~30%，同时保持冲击强度≥5kJ/m²。

 工艺难点：发泡倍率控制±0.05g/cm³精度范围。



 五、行业发展趋势

1. 智能化升级：引入工业物联网（IIoT）实现工艺参数自***化，如某德系设备商开发的AI注塑系统可使废品率降低67%。

2. 绿色制造：生物基复合材料（如PLA/PHA共混物）的应用试验已进入中试阶段。

3. 跨学科融合：拓扑***化算法辅助轻量化设计，典型案例显示结构重量可减轻32%而不影响力学性能。



 六、结语

UASB三相分离器的制造需综合考量材料性能、设备能力和工况需求。注塑工艺适用于高精度复杂构件的小批量定制，而挤压成型在***规格标准化部件生产中更具***势。随着《中***制造2025》战略推进，建议企业建立工艺数据库，通过数字孪生技术实现从试错法向预测性制造的转变。
